ジムニーJB23 オーディオコンソール内部



ジムニーJB23 2003年モデルです。オーディオユニットのPS-4066 CDの排出ができなくなり、修理を依頼しました。

一度、取り外して、メーカーに見積をしてもらったところ、修理は可能で、約2万円かかるとのこと。いやー。AUX入力無いし、この機種に2万円はちょっと・・・ということで修理はとりやめ。オーディユニットは取りつけずに単体で持ち帰りました。

こちらがオーディユニットを取り外した状態。奥にぶら下がっている黄色のマスキングテープは、オーディユニット取り付け用のネジが袋に入って固定されています。
f:id:k-emu:20180708221520j:image

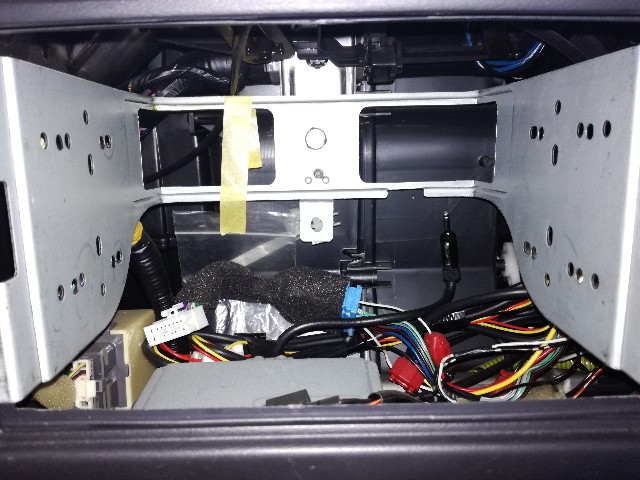

すこし拡大。奥の青いコネクタが、スズキ純正の20ピンコネクタ。それに、変換ケーブルがつながっています。
f:id:k-emu:20180708221613j:image

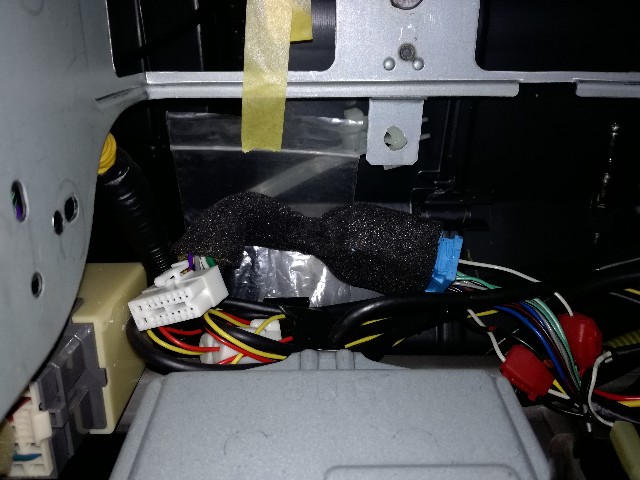

青いコネクタから伸びた灰色のシートに包まれたケーブルの反対側に付いている白いコネクタとオーディユニットPS-4066が接続されていました。
f:id:k-emu:20180708221658j:image

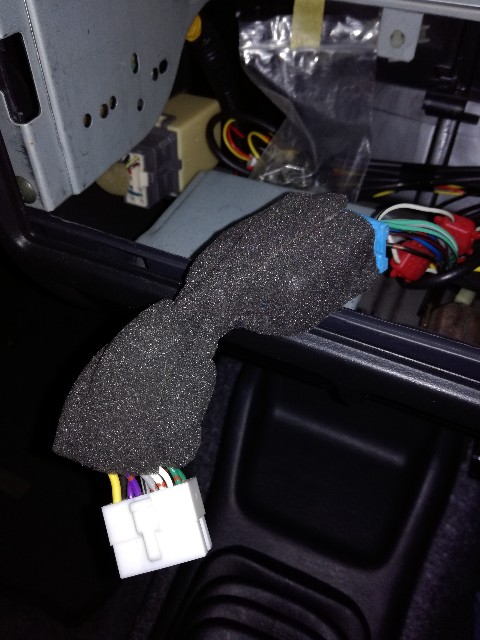

ひっぱり出すとこんな感じです。
f:id:k-emu:20180708220103j:image

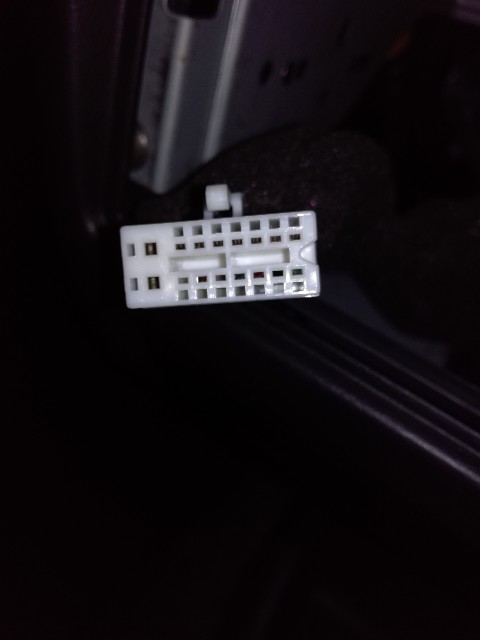

PS-4066に接続する側のコネクタを正面から見たところ。
f:id:k-emu:20180708220145j:image

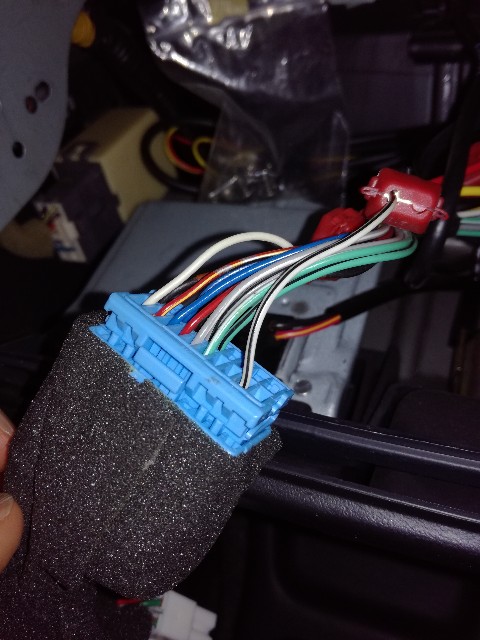

こちらは、クルマ本体からの20ピンコネクタとの接続部。正面中央の少し横に長い出っ張りを押しつつ引き抜きます。
f:id:k-emu:20180708220221j:image

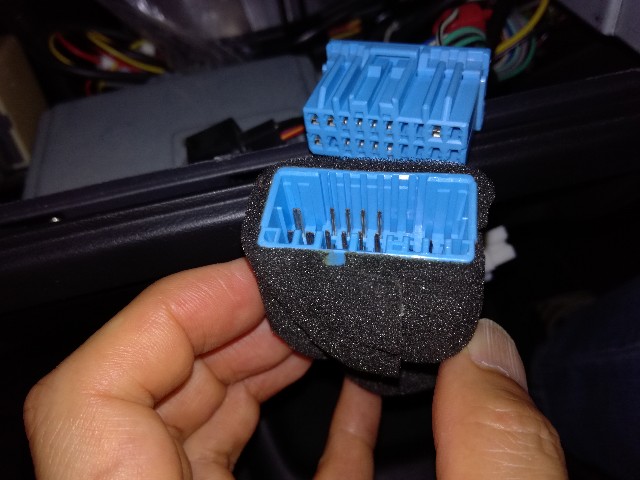

↓ 抜けました。
f:id:k-emu:20180708220307j:image

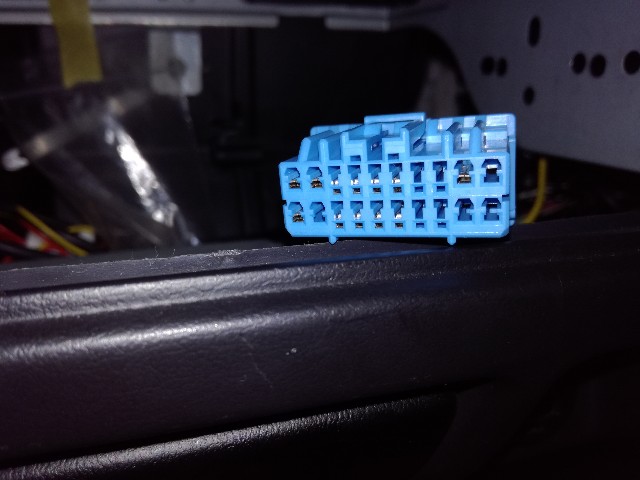

クルマ本体側のコネクタを正面から見たところ。
f:id:k-emu:20180708220329j:image

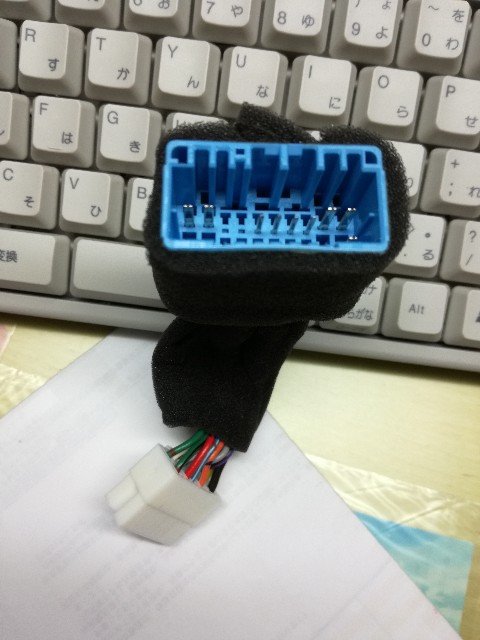

これは切り離したケーブル。クルマと接続する側のコネクタを正面から見たところ。
f:id:k-emu:20180708220830j:image

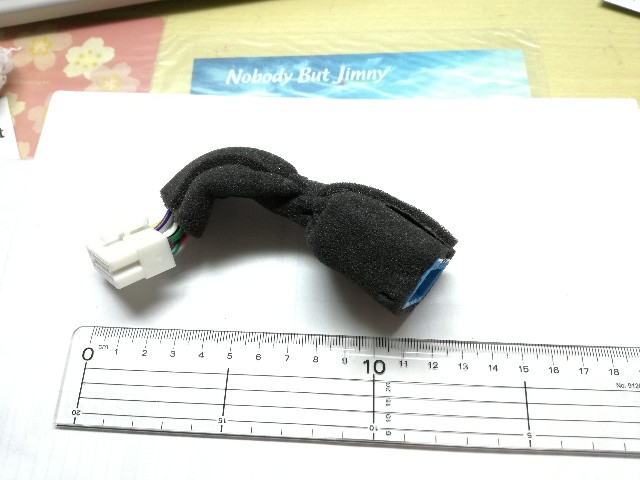

変換ケーブル全体。10センチ少々です。左側の白いコネクタが ps-4066と接続。右側の青い方がクルマ側20ピンコネクタと接続。
f:id:k-emu:20180708221026j:image

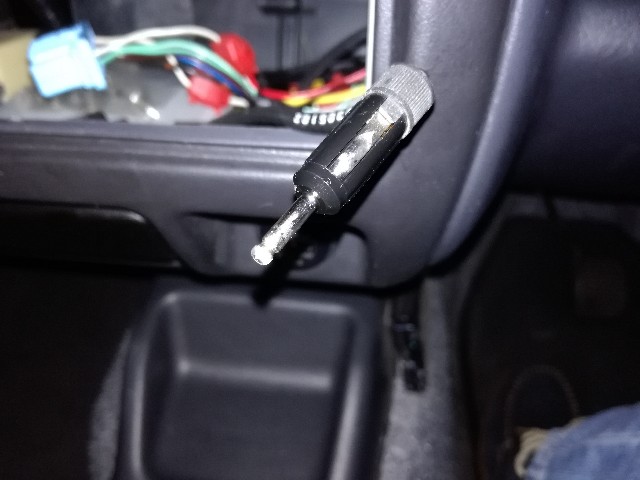

アンテナケーブルコネクタもひっぱり出してみました。
f:id:k-emu:20180708220453j:image

さて、これからどうするか。とりあえずCD排出不良は、ギアを止めているプラスチックの台が割れていると思われるので、これを自力で修理していこうと思います。
