水栓の断熱キャップ取り替え

交換する断熱キャップは、LIXIL社製 (INAX) PK-A-1898 (水栓本体の型名は SF-5420S)

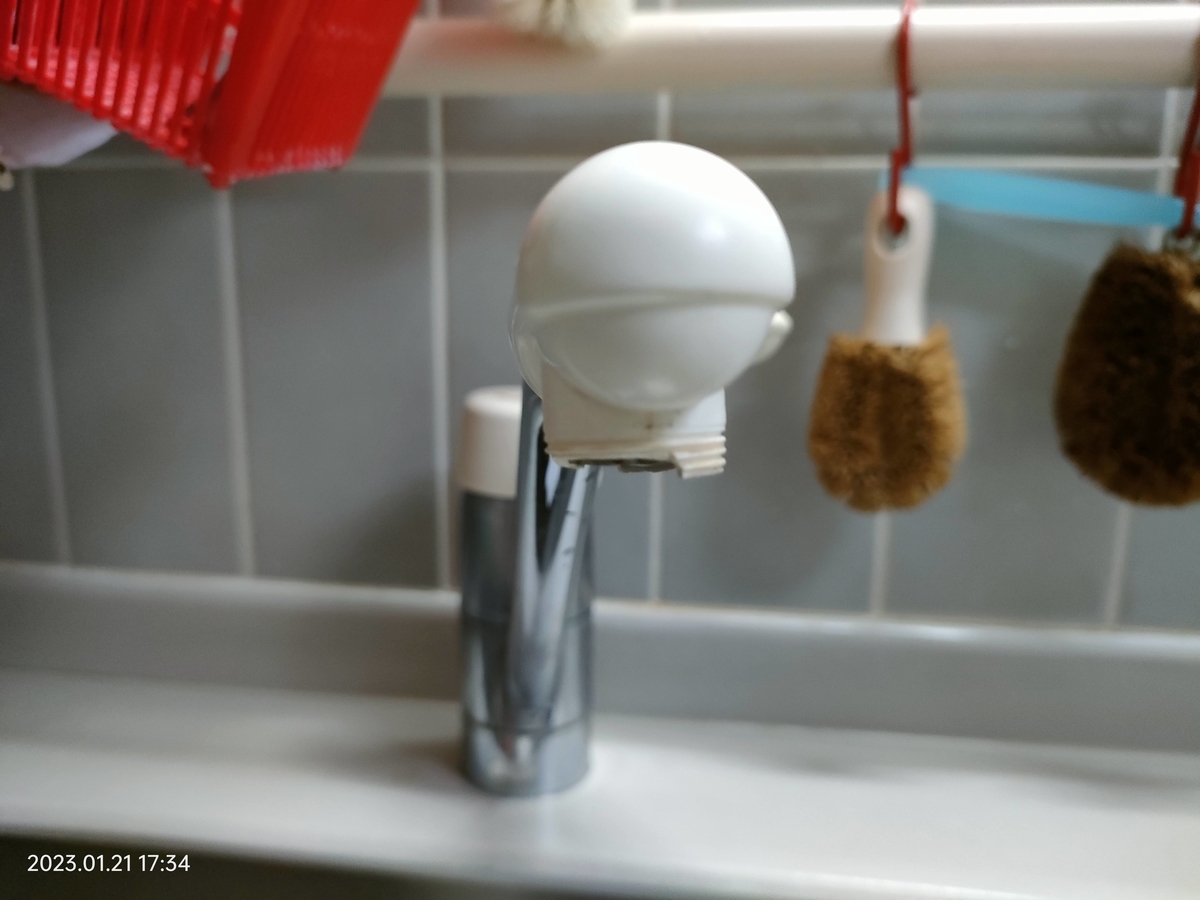

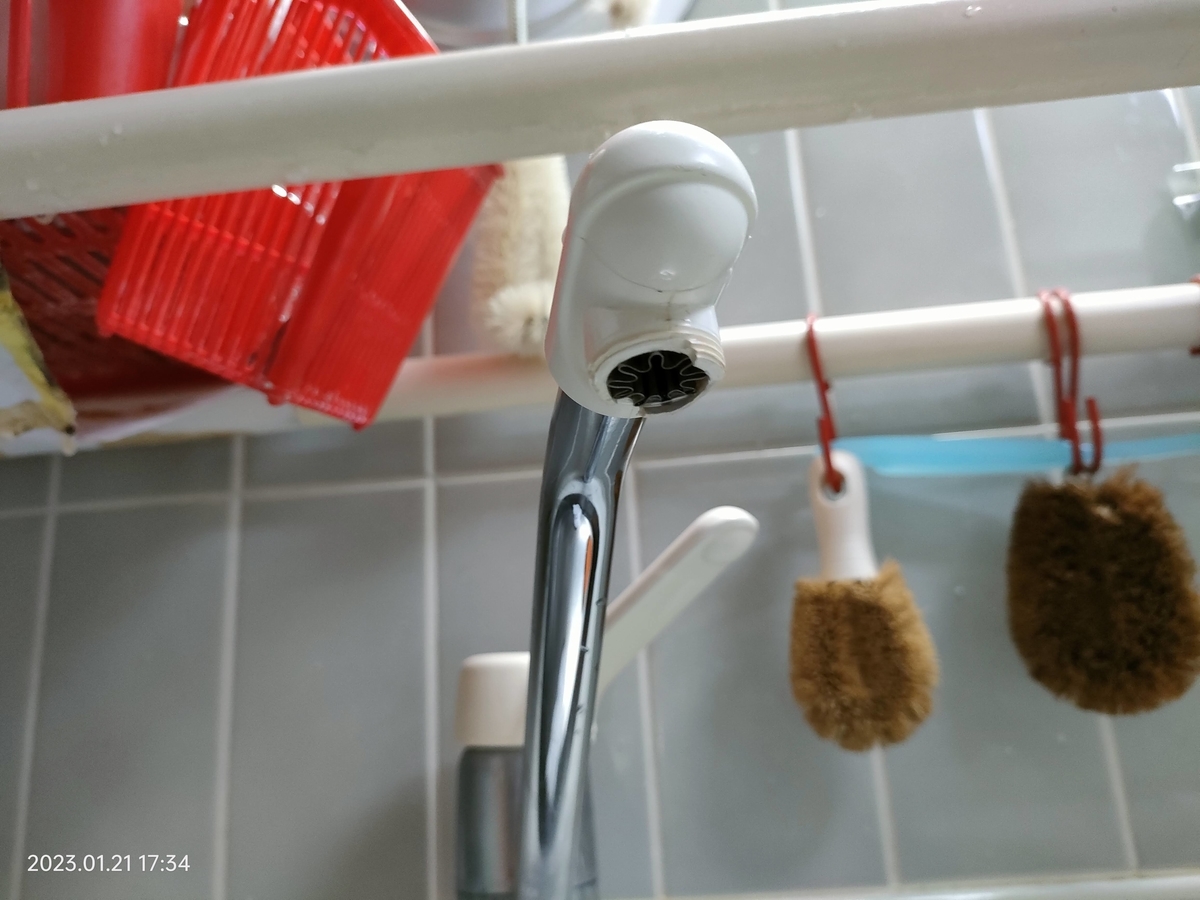

今回、これを交換します。

まず、整流口(銀色の網)を取り外します。これは軽いので、ネジ山が殆ど崩壊した状態でも付いています。手で回して外します。

半分以上、ネジ部分がありません。このネジが無い方に力が加わっておりました。トレビーノカセッティを長年取り付けていた結果です。

下から見ます。ネジ部分殆ど無し。

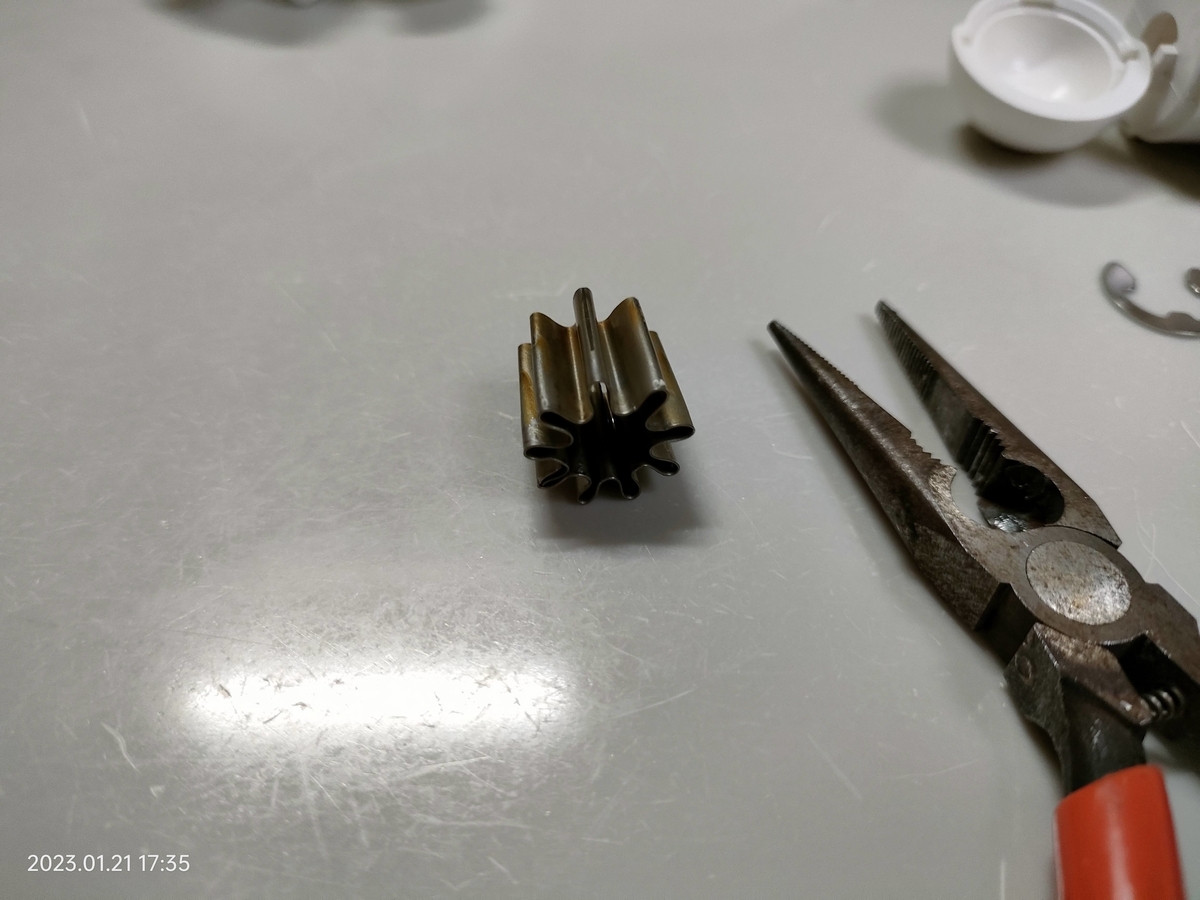

ラジオペンチで整流板を抜きます。(私は先に整流板を抜いてしまいましたが、取説では、先端のEリングを取り外した後に抜くようになっています)

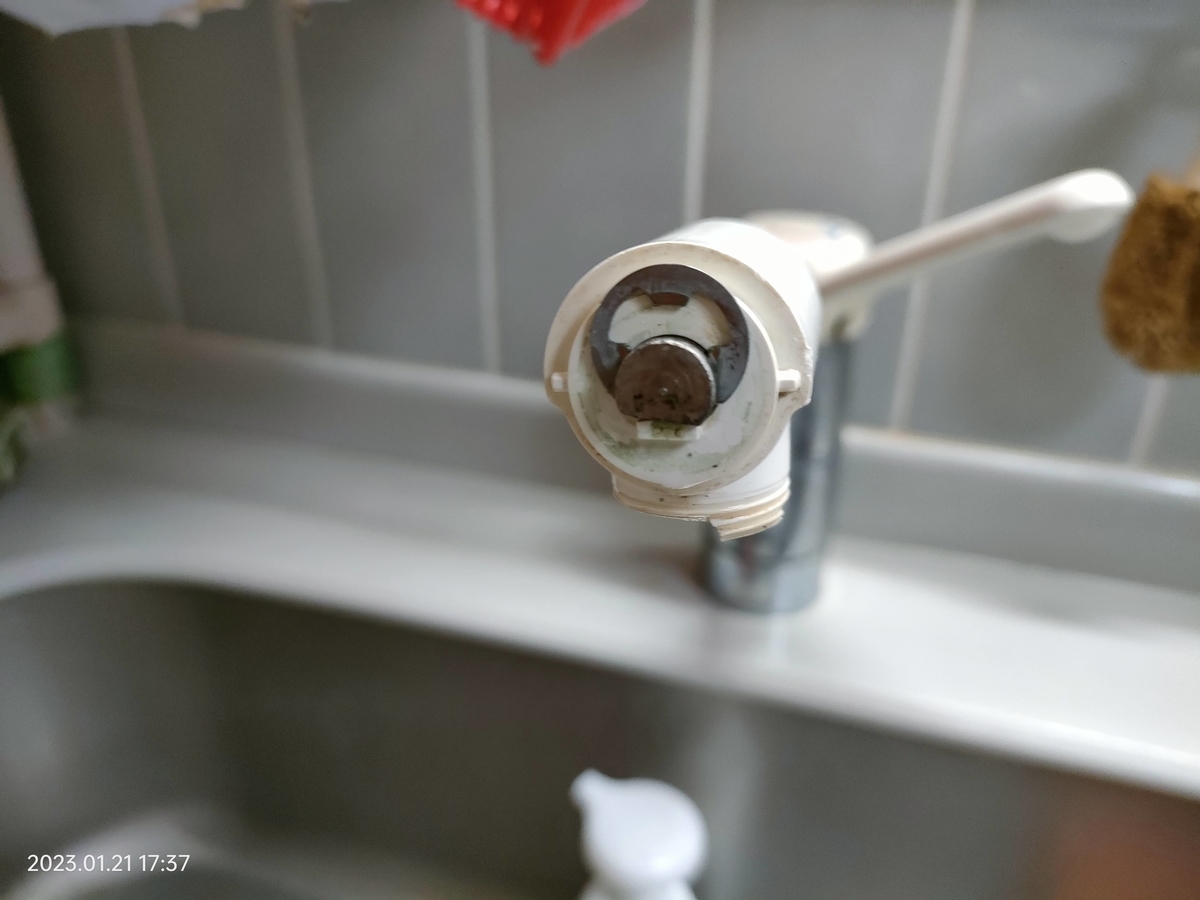

次に先端の断熱キャップカバーを取り外します。

スキマに精密ドライバー(マイナス)を差し込んで、グイッとねじります。少しスキマが開くのでグリグリやると取れます。

先端に差し込んであるEリングを抜きます。
マイナスドライバーで引っかけて、上の方向に少しずつ動かしていきます。

Eリングが外れたら、断熱キャップを手前に引き抜きます。

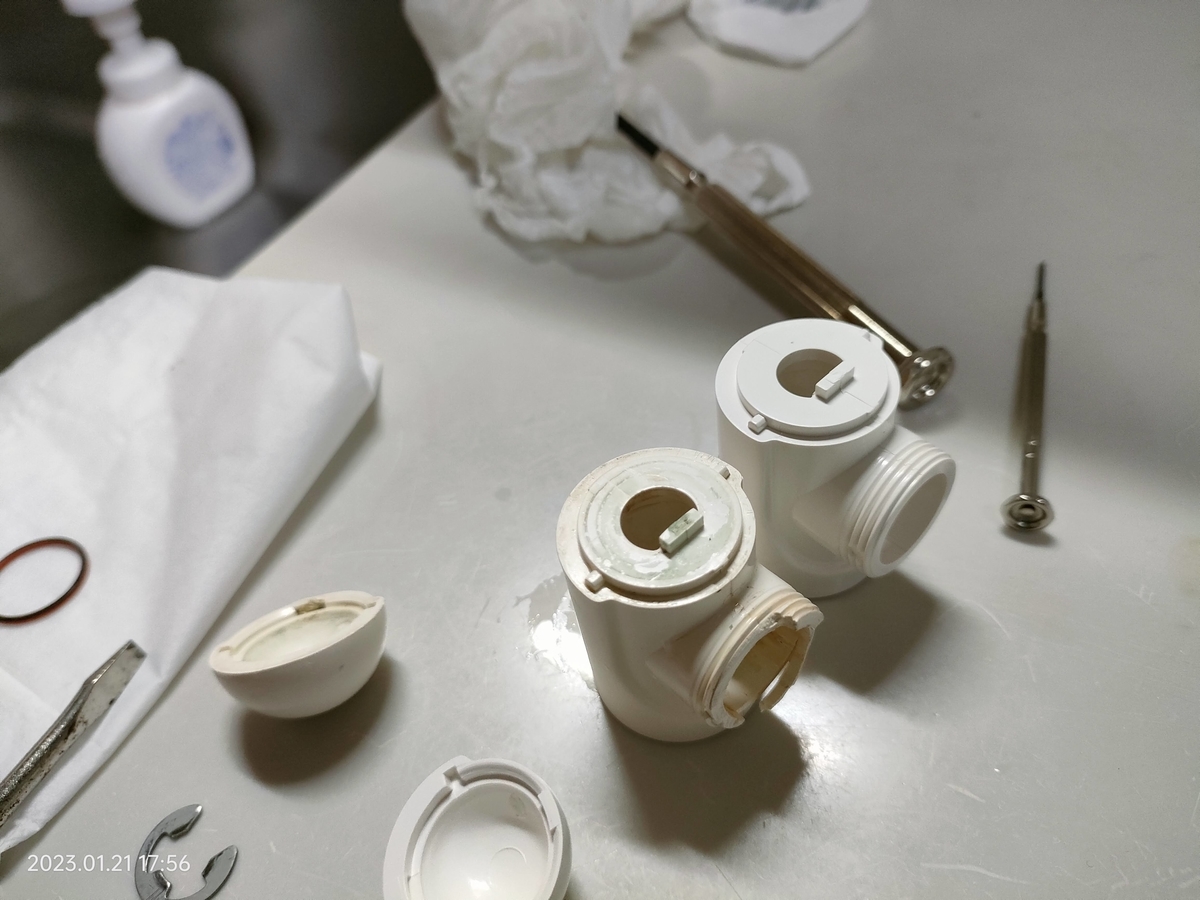

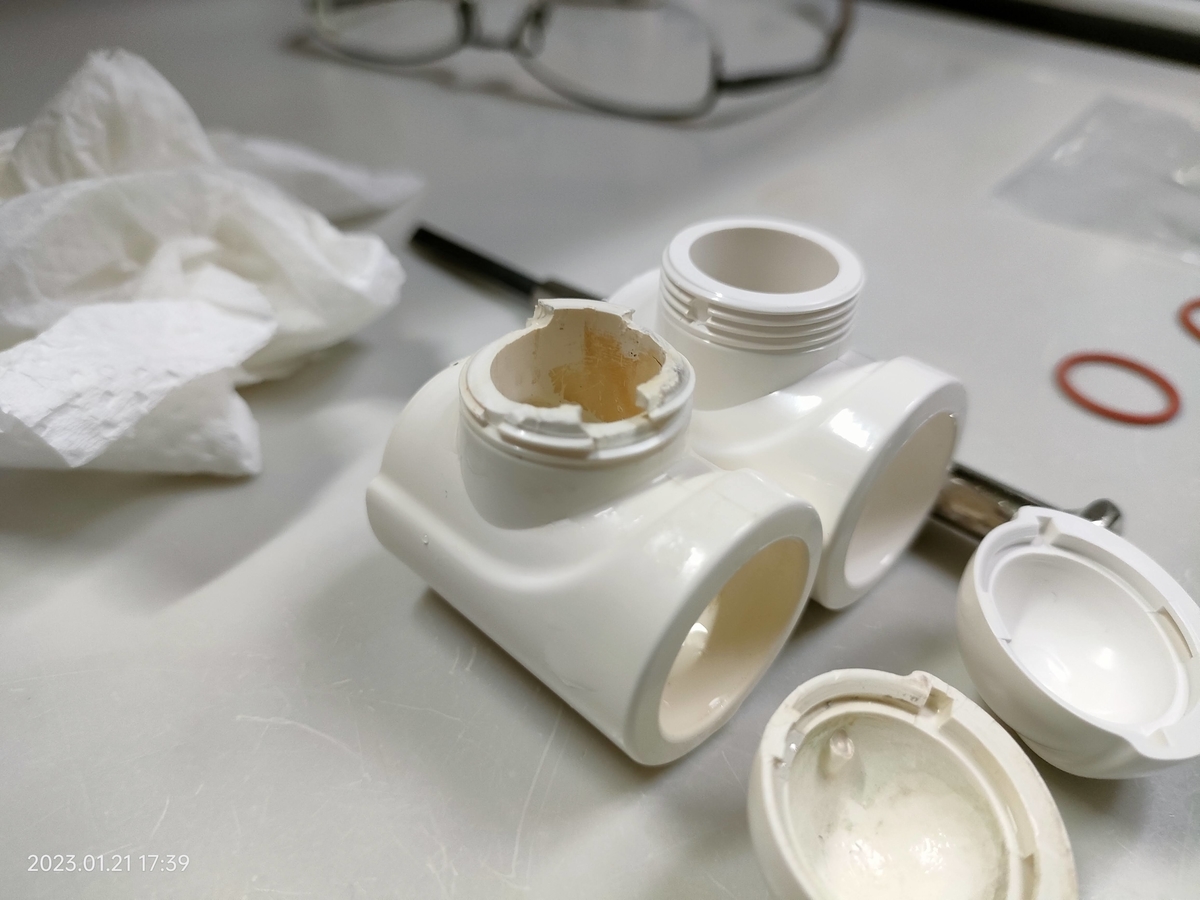

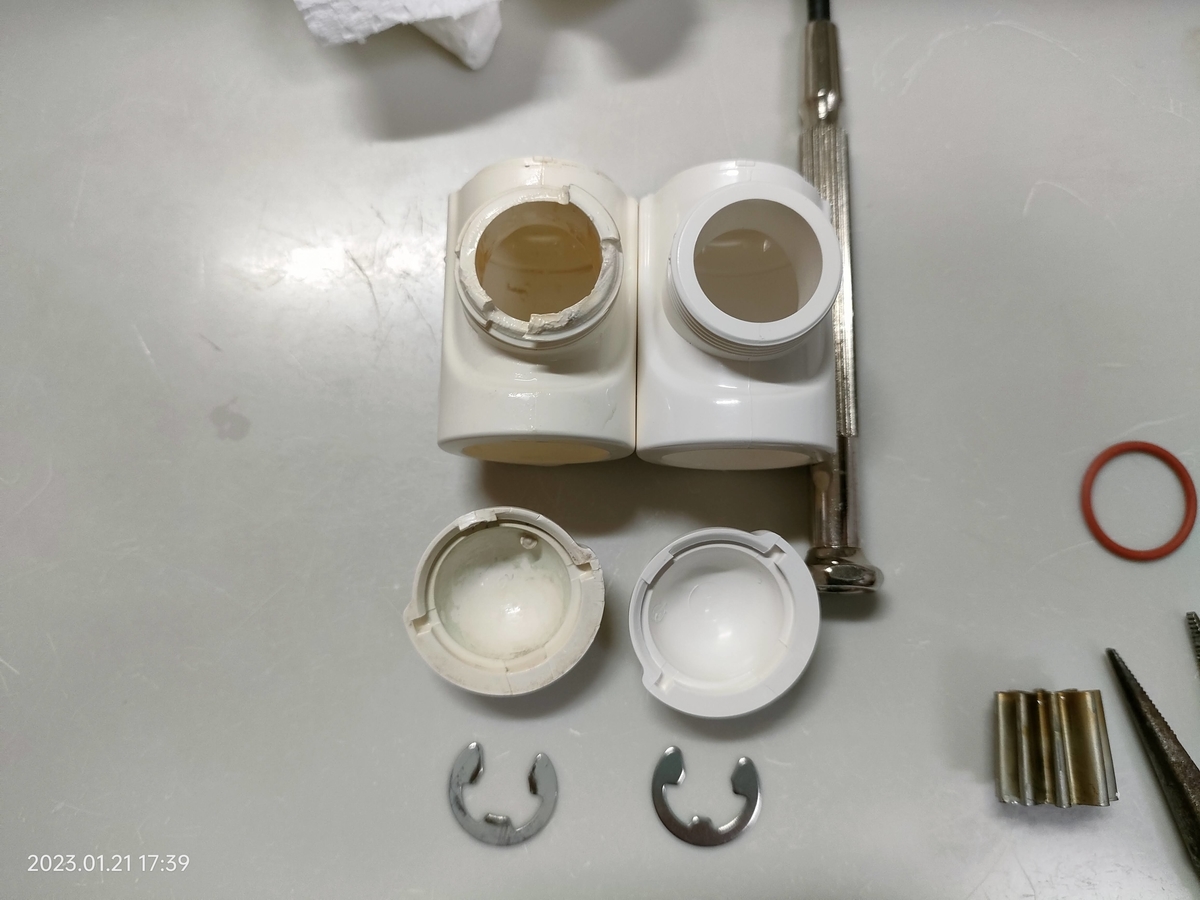

新旧並べてみました。

古いのは、ネジがボロボロです。

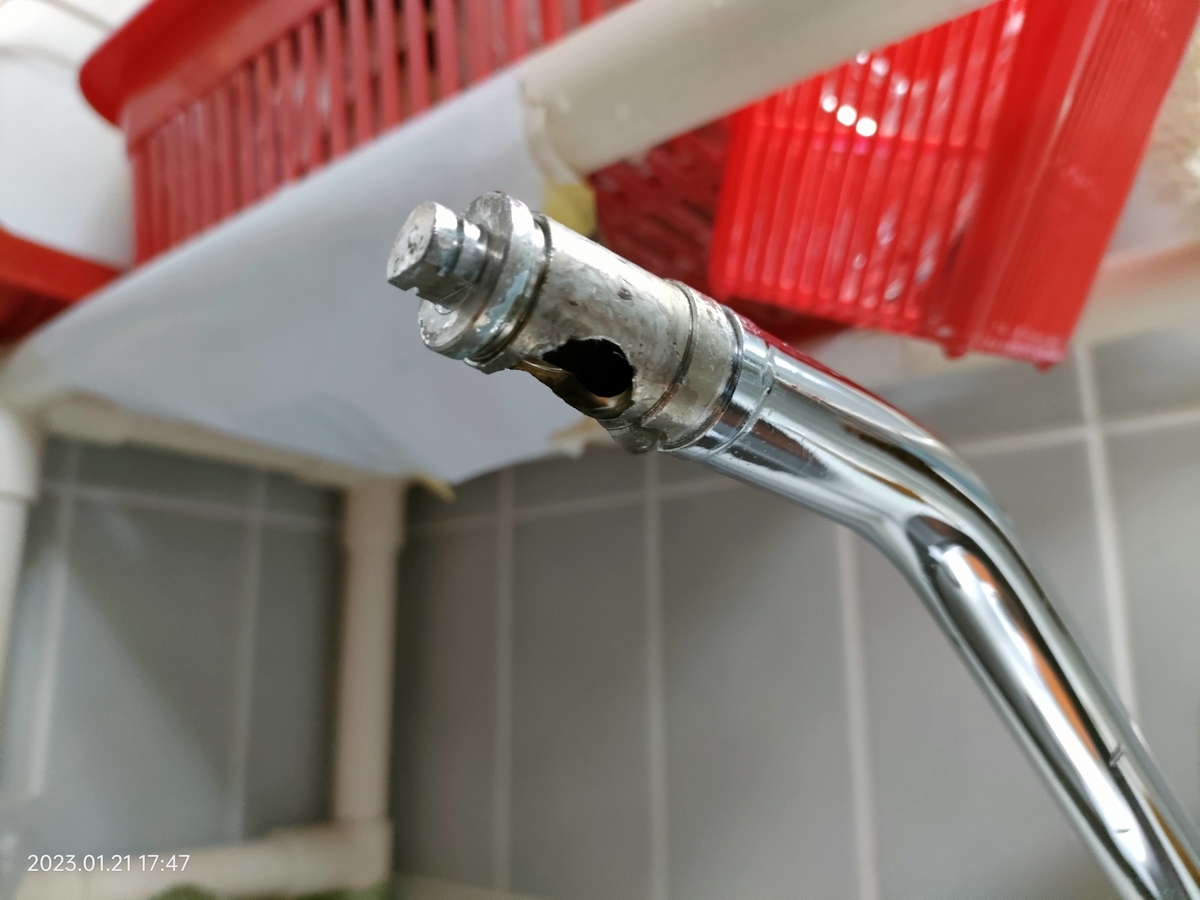

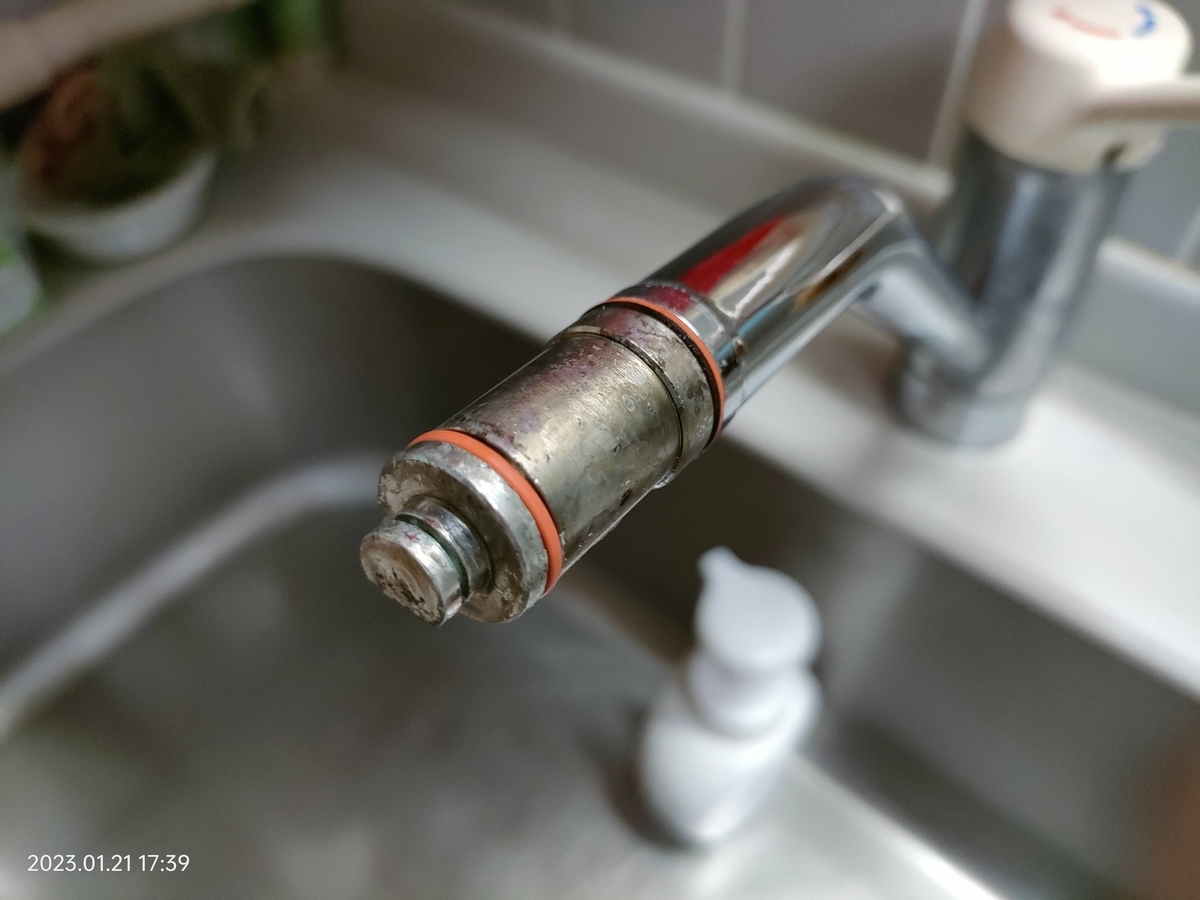

次に、Oリングを外します。ゴムの輪です。手前が小さめ、奥側が大きめになっています。

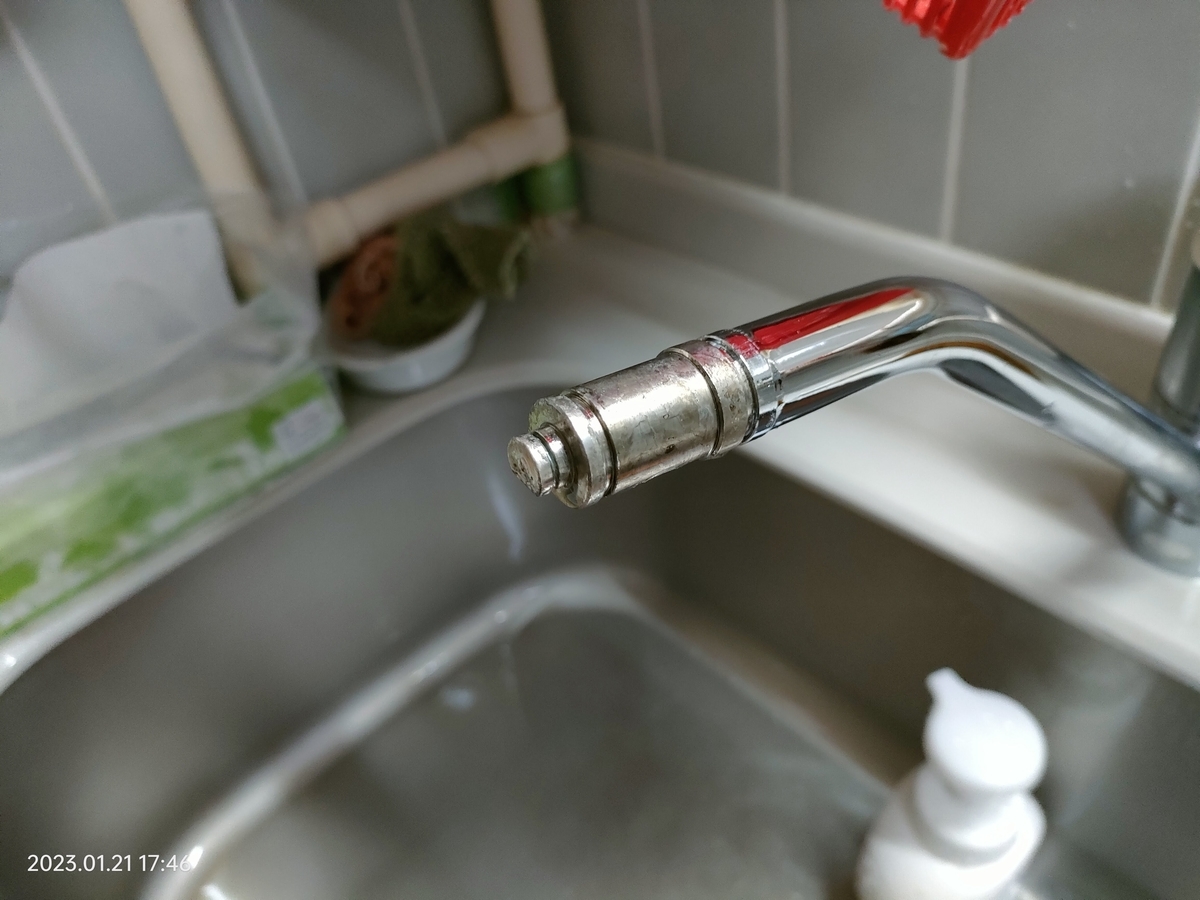

外しました。

奥の方のゴムは黒く汚れています。

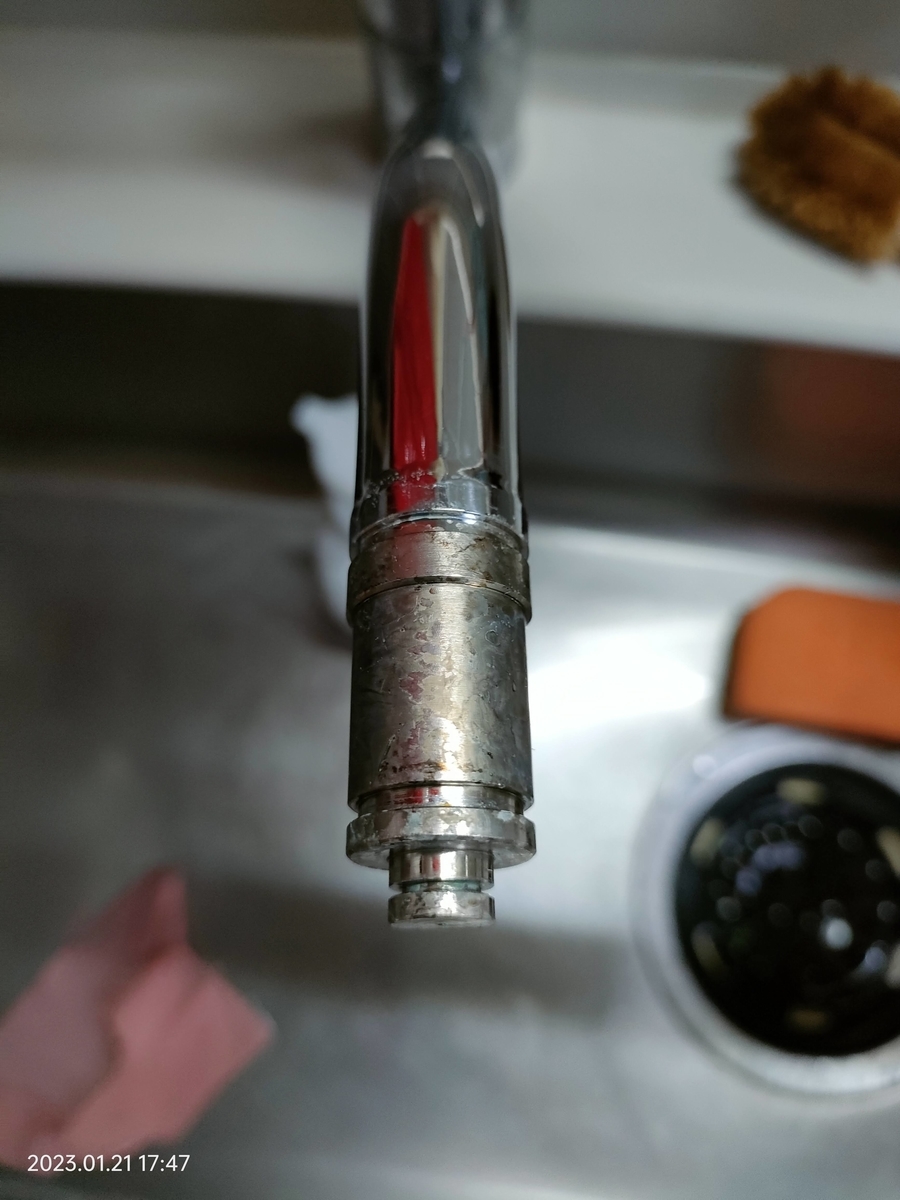

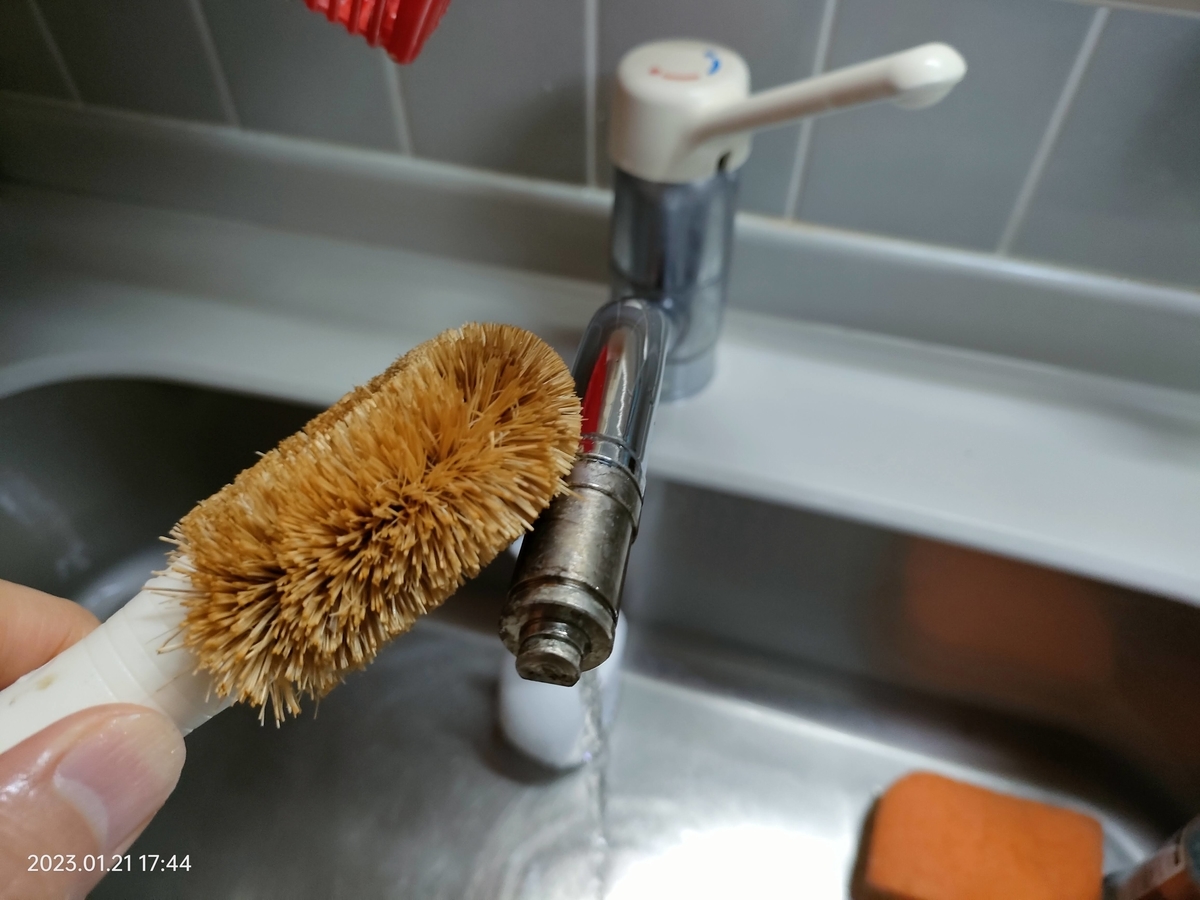

新しいのを取り付ける前に、先端部全体をたわしできれいにします。

気休めですが、少しはきれいになったでしょうか。

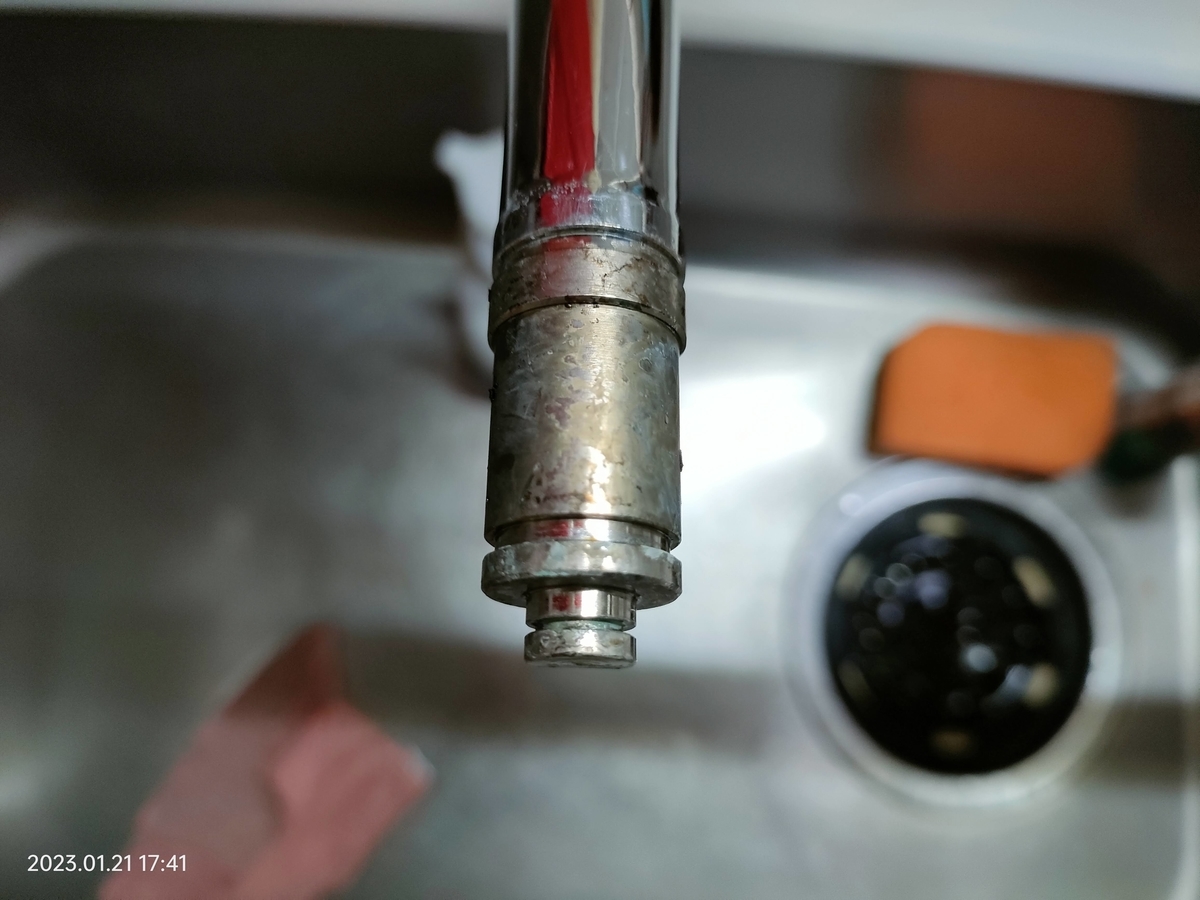

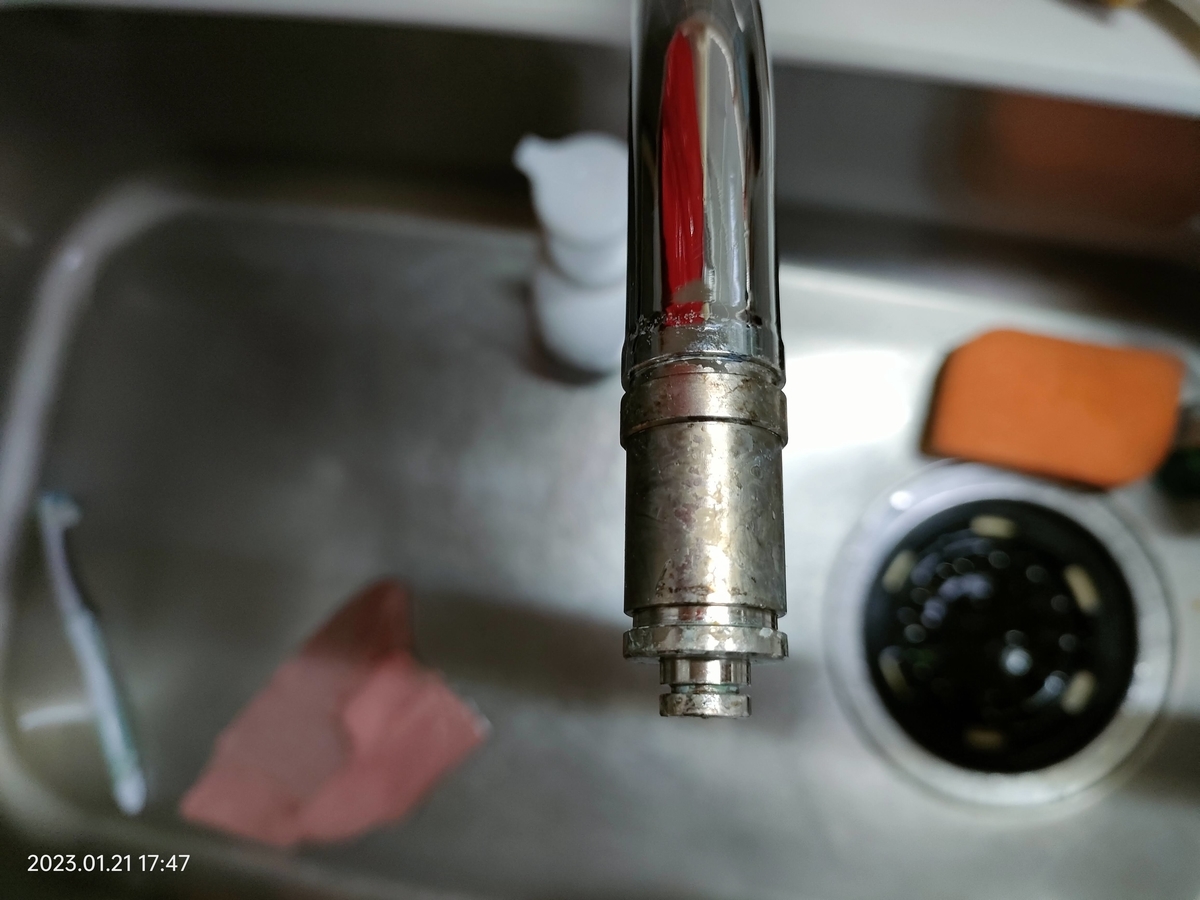

下から覗く。

では、取り付けに移ります。

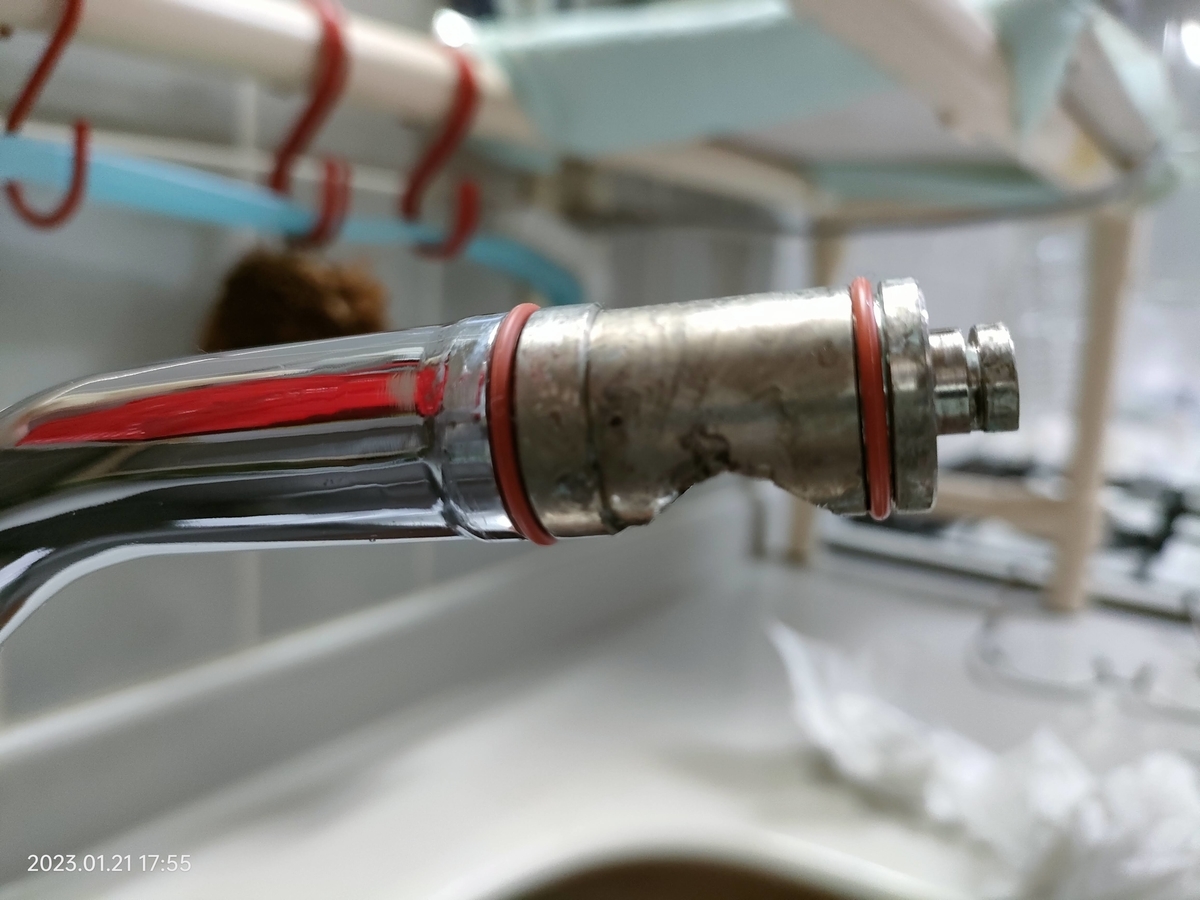

まずOリングの取り付け。大きめを奥、小さめを手前に装着。

左横から見た図。

では次に断熱キャップ本体を装着。

グイッと奥まで差し込みます。Eリングの取り付け溝が出てくるまで。

Eリングを取り付けます。溝に沿って下へ押し込みます。

はまりました。

続いて整流板を取り付け。

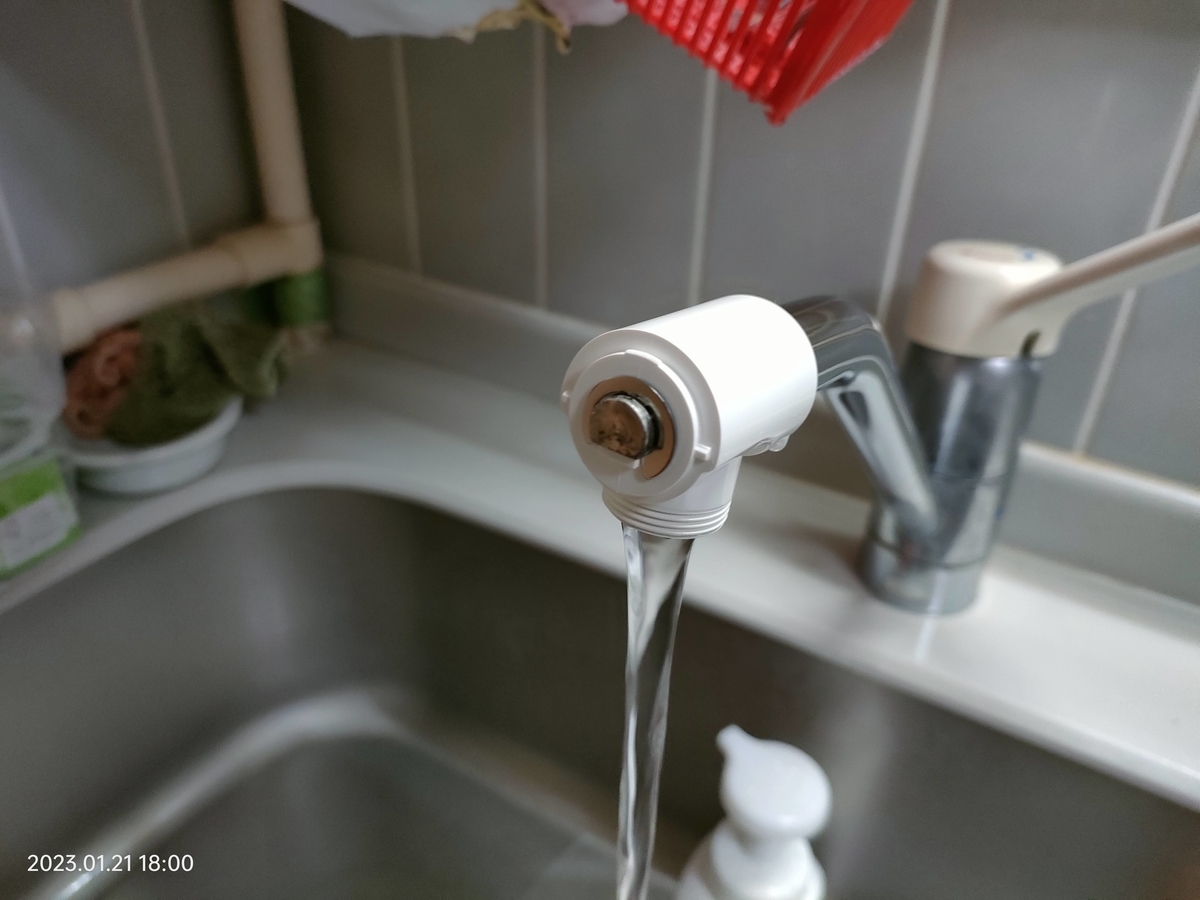

水を出してみました。特に問題はありません。

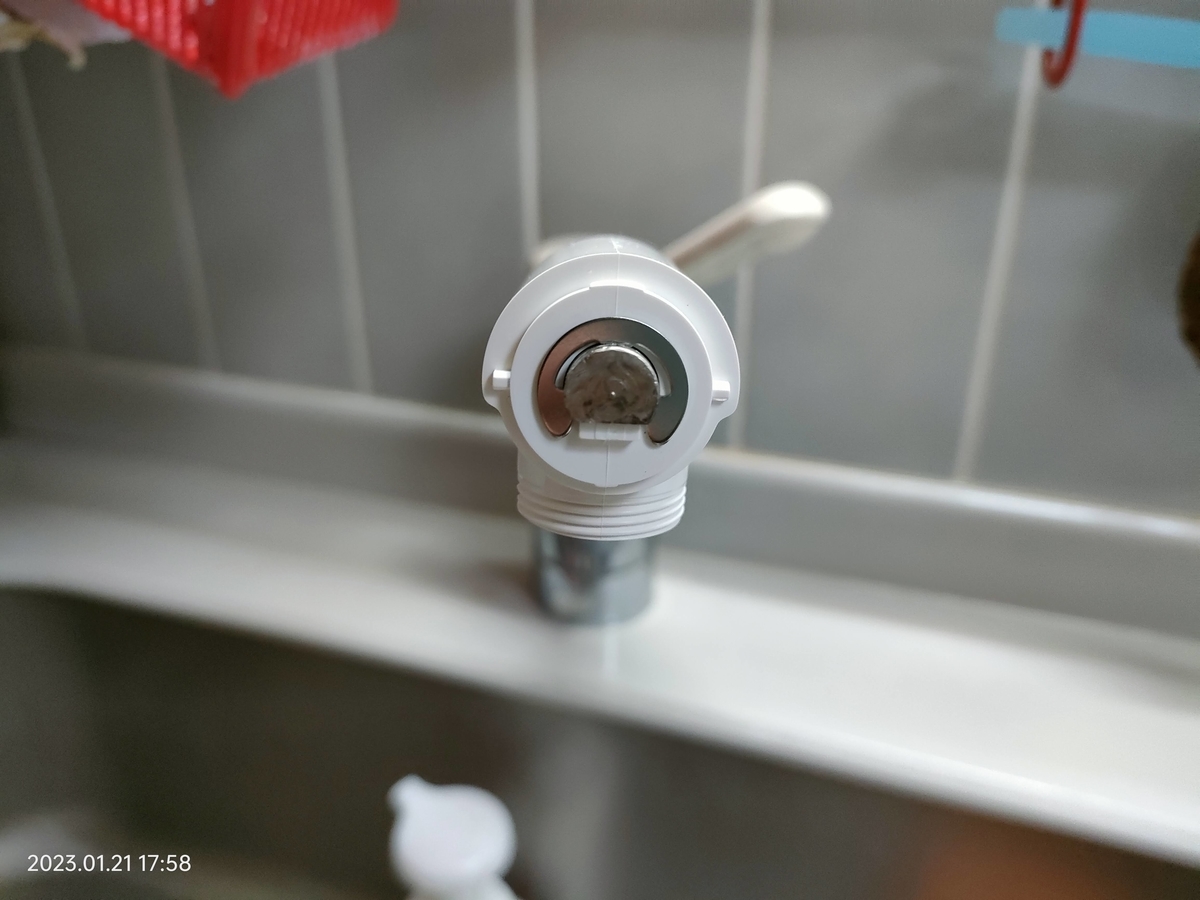

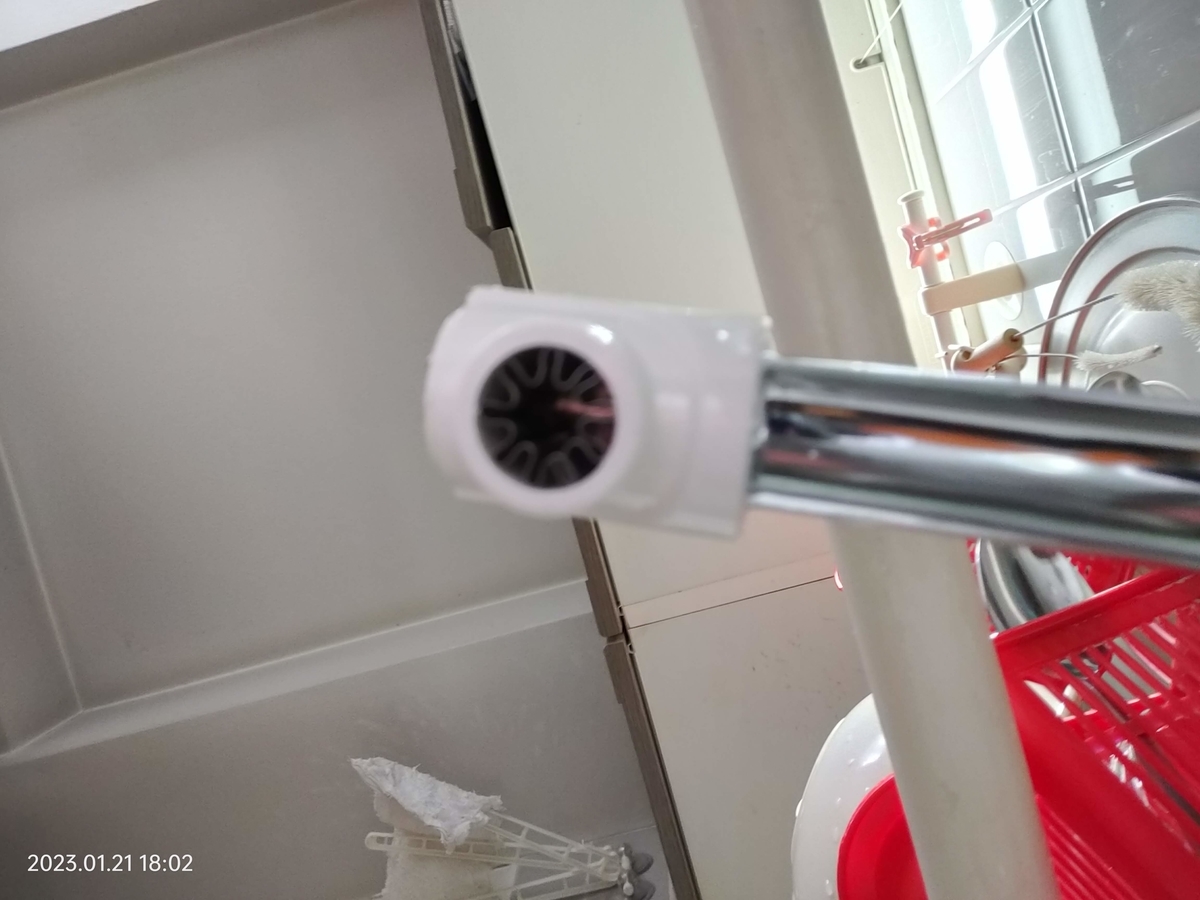

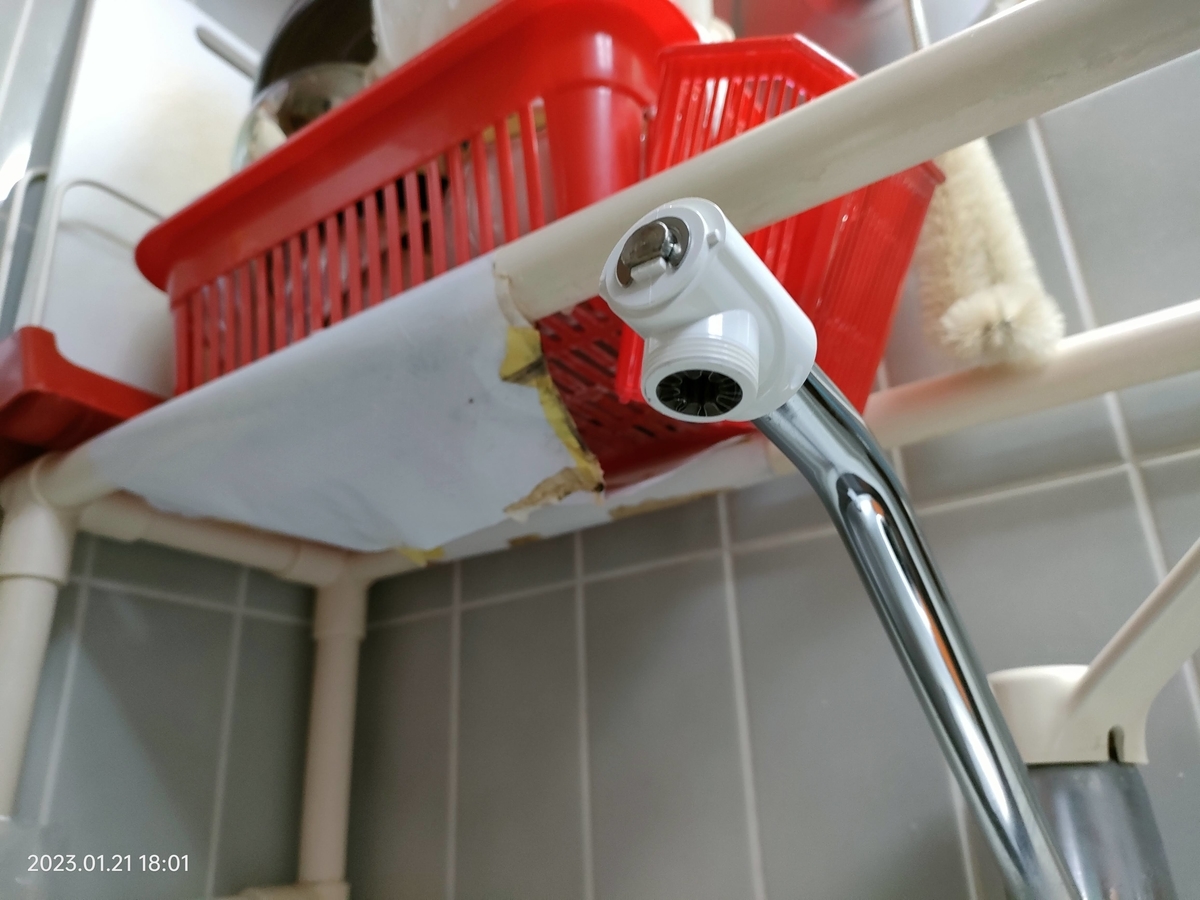

下から見る。

下から。

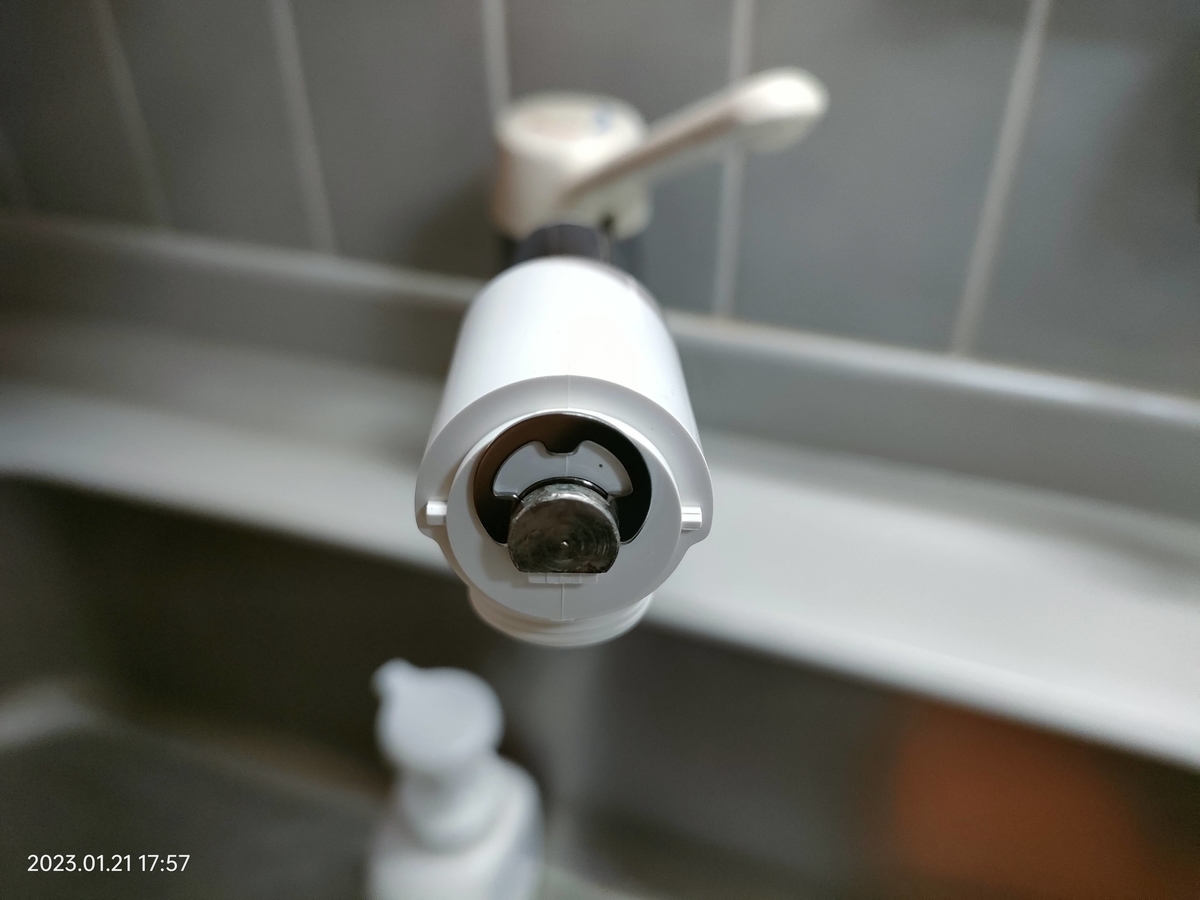

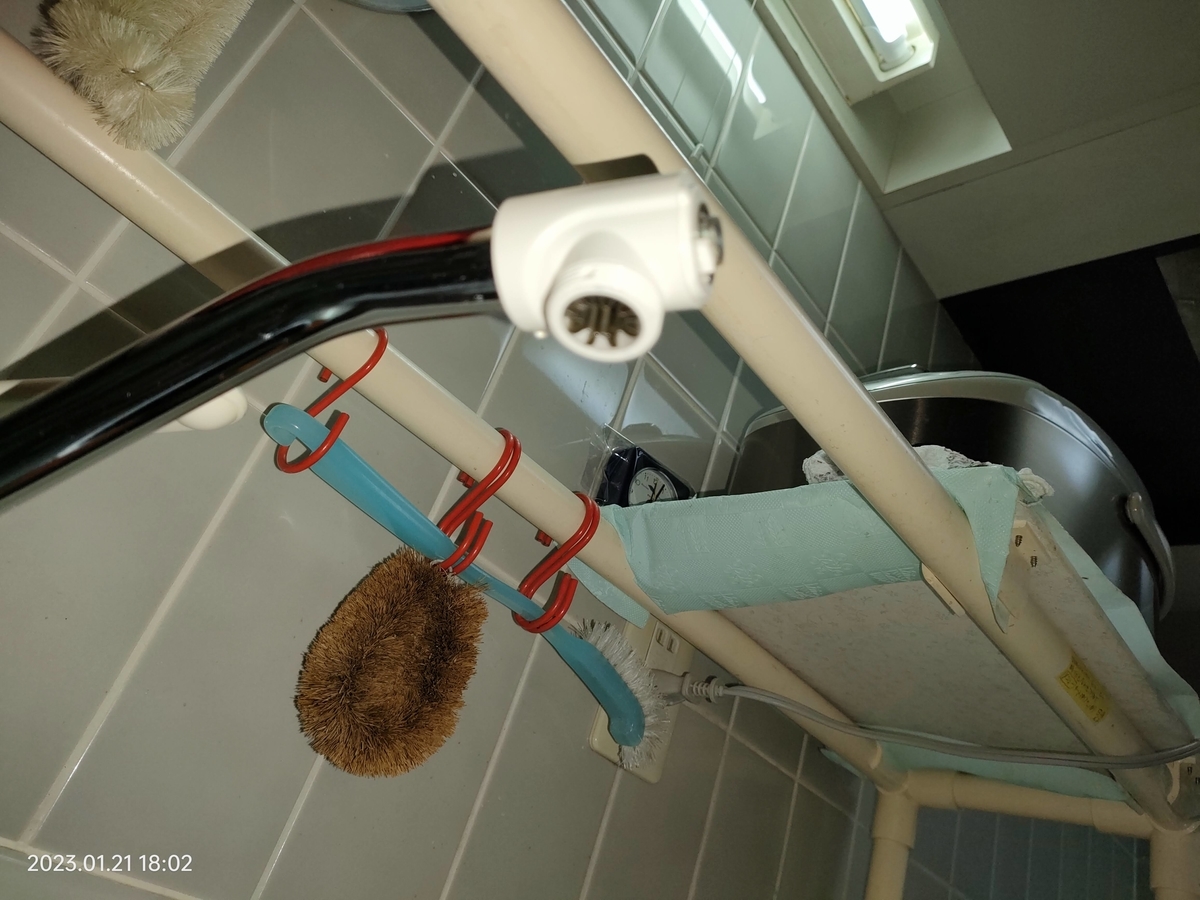

ピンボケですが真下から。

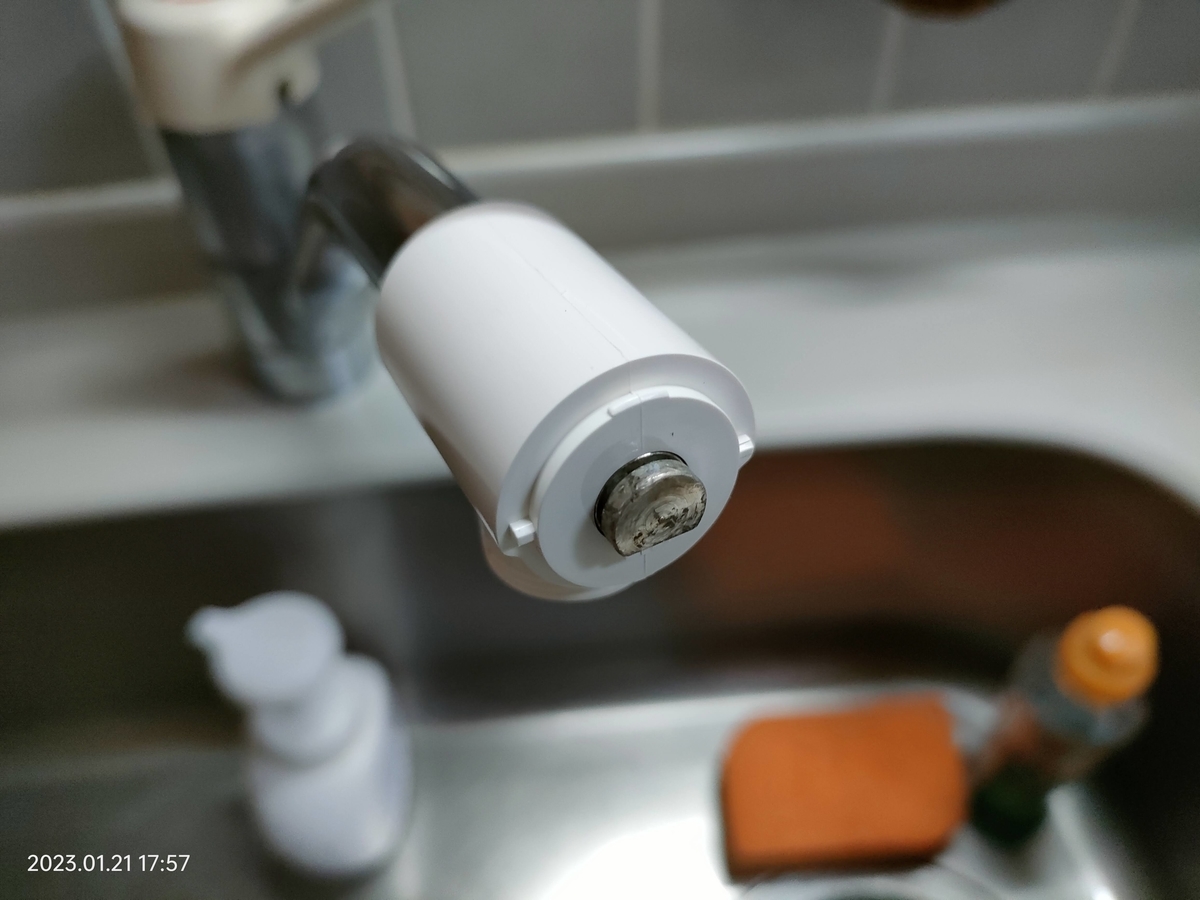

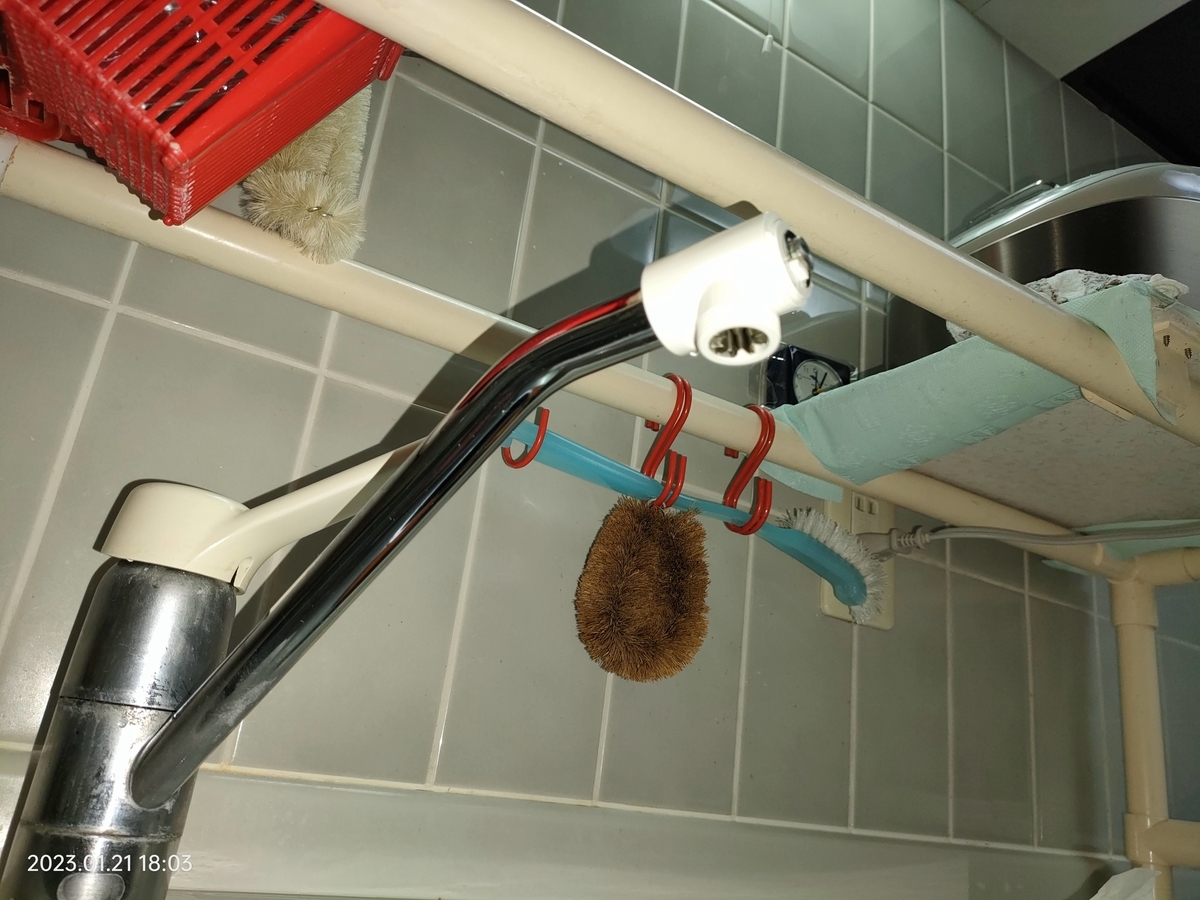

左斜め下から。

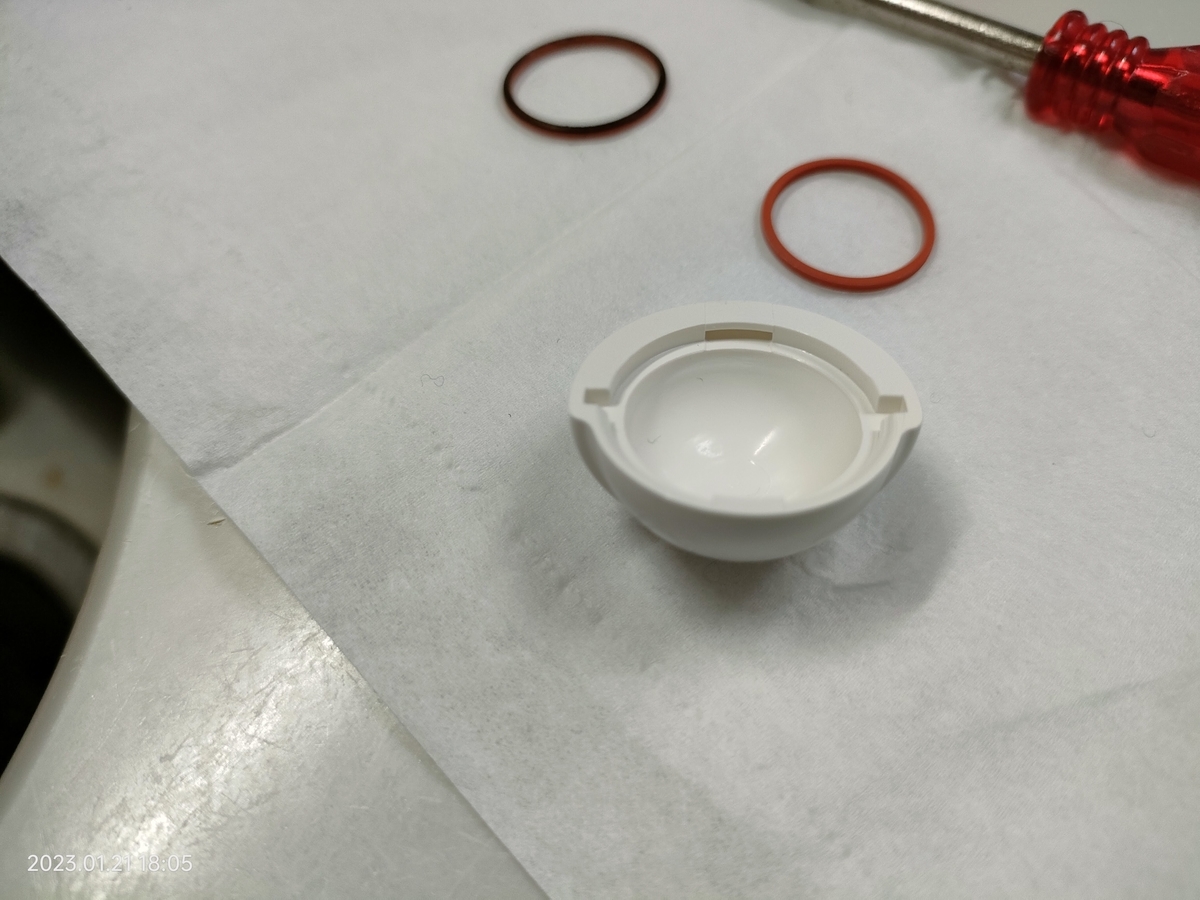

断熱キャップカバーの取り付け。

先に上をはめて・・・しかし下が入らない!
この状態で、板切れで叩くとキャップが飛んでしまいます。

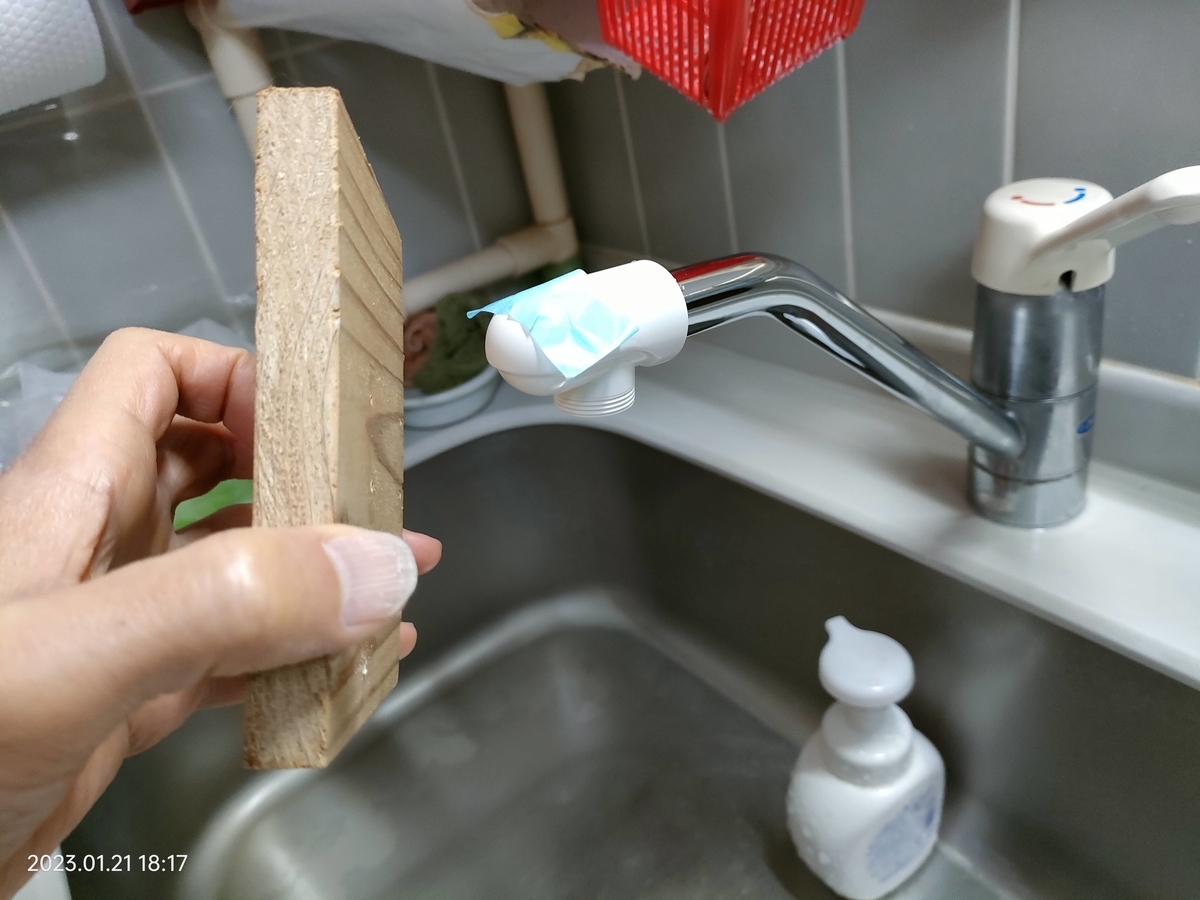

衝撃でキャップが飛ばないように、マスキングテープで固定。断熱キャップカバー正面から板切れで叩きました。

一撃ではまりました。

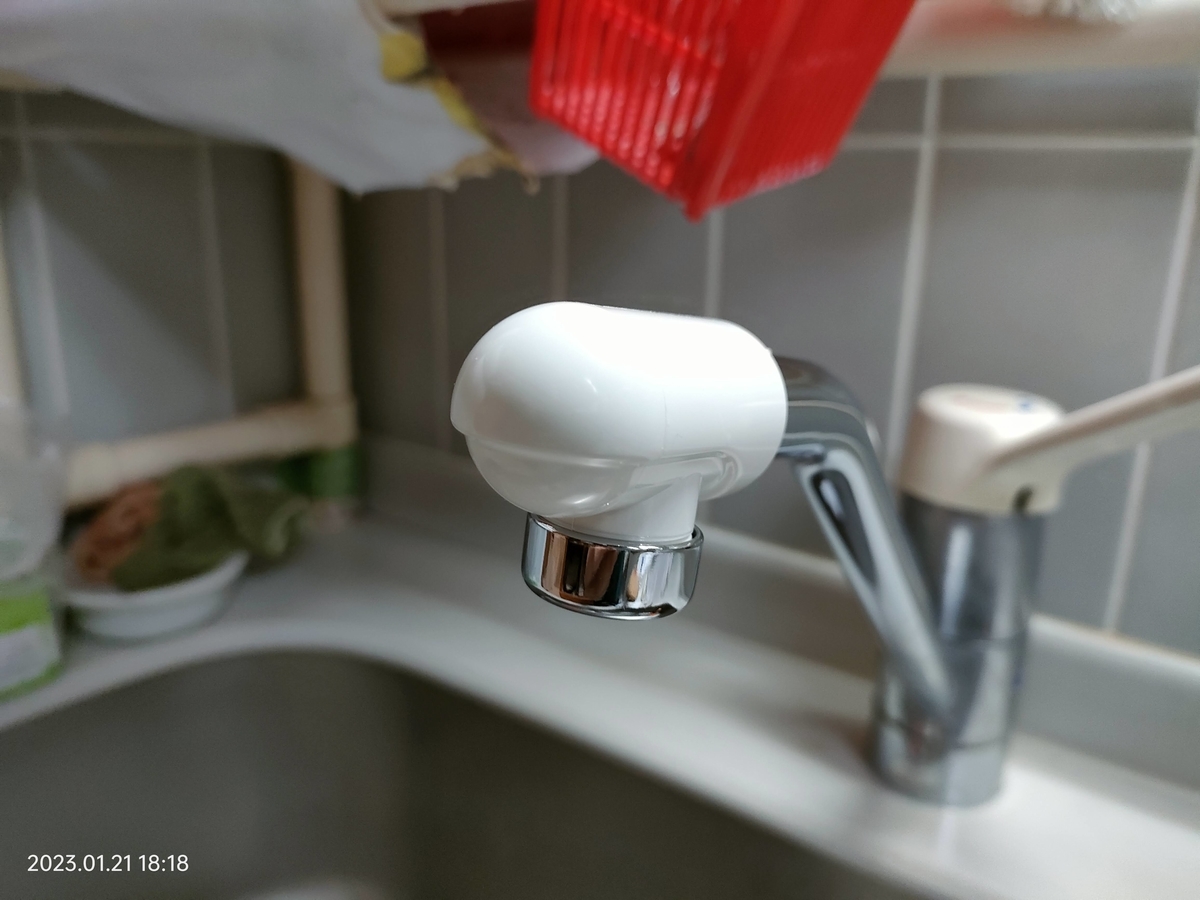

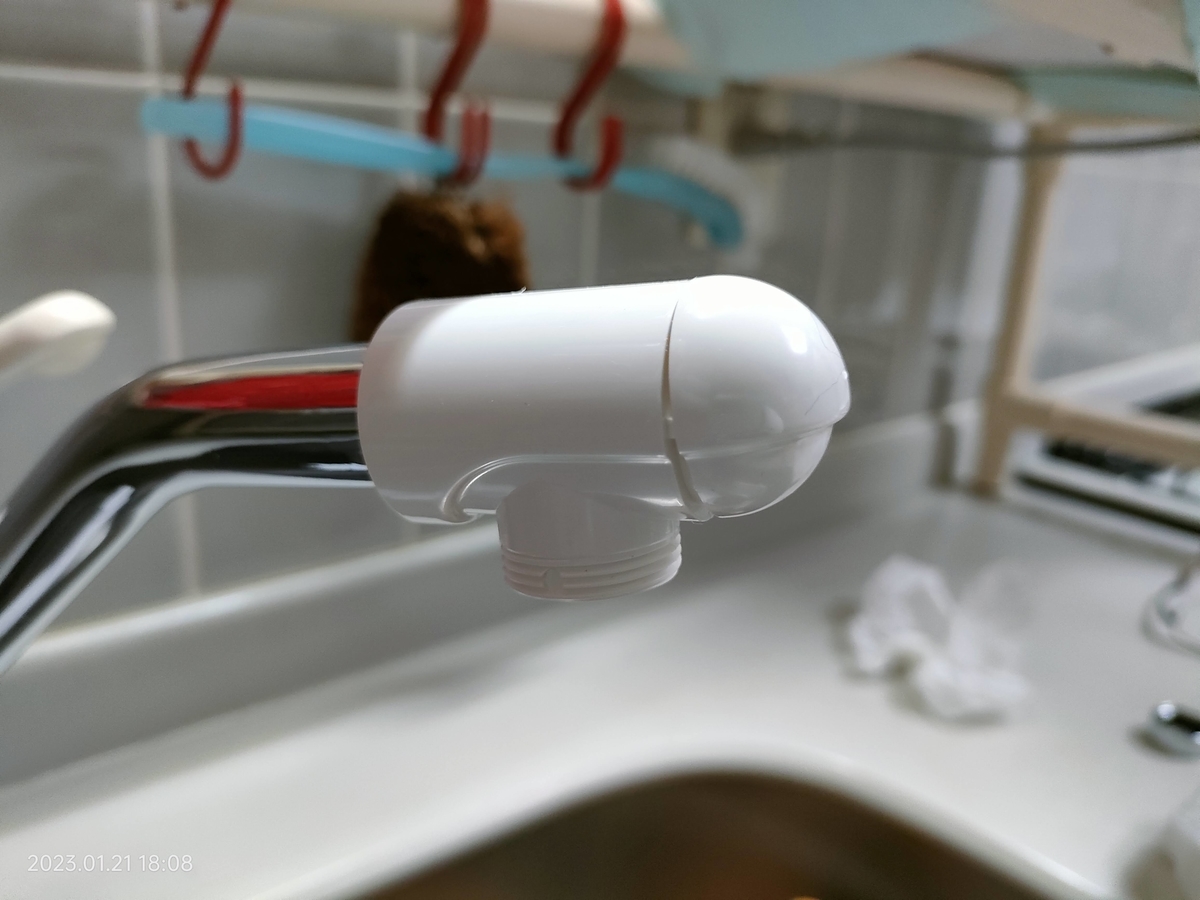

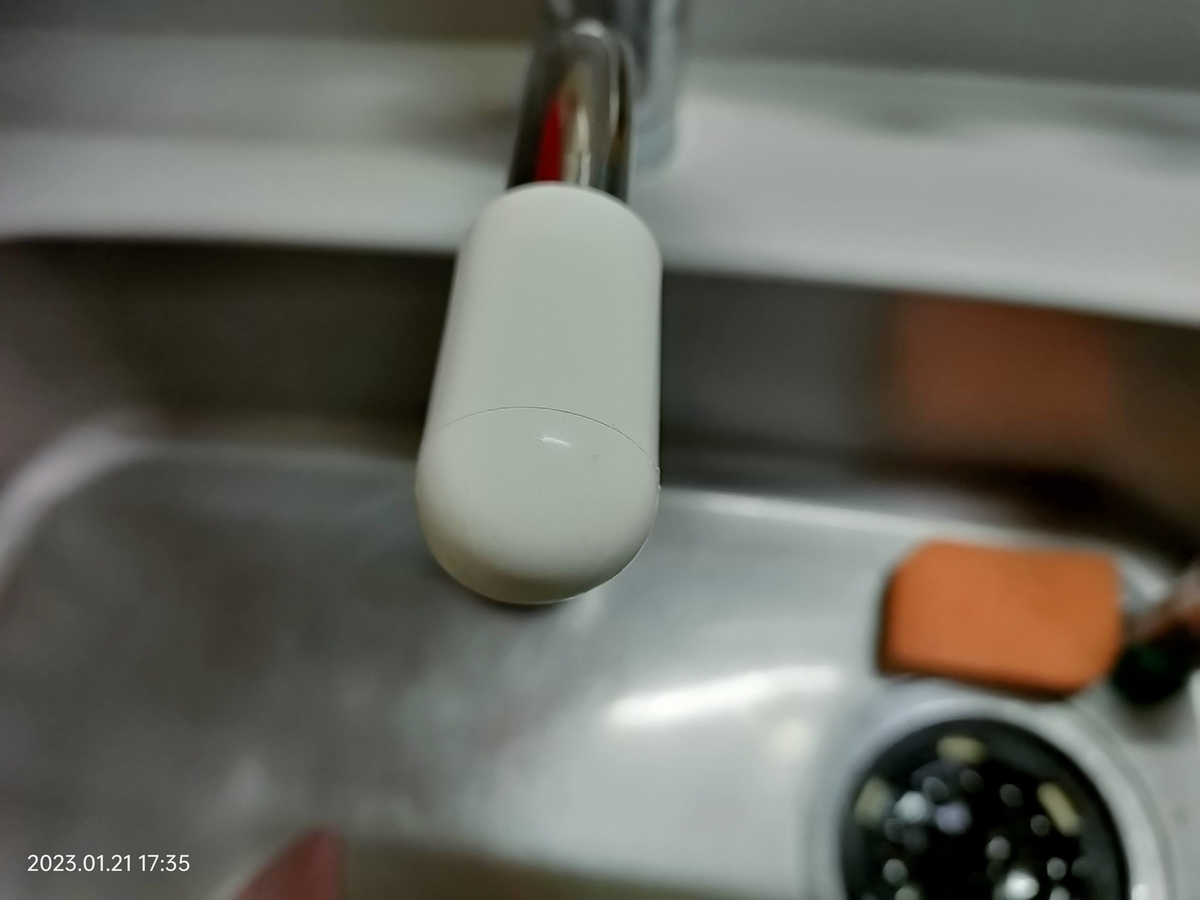

網の整流口を取り付けて出来上がり。

長年の夢。断熱キャップカバーの取り替えがようやく実現しました。
